DS 氣壓系列

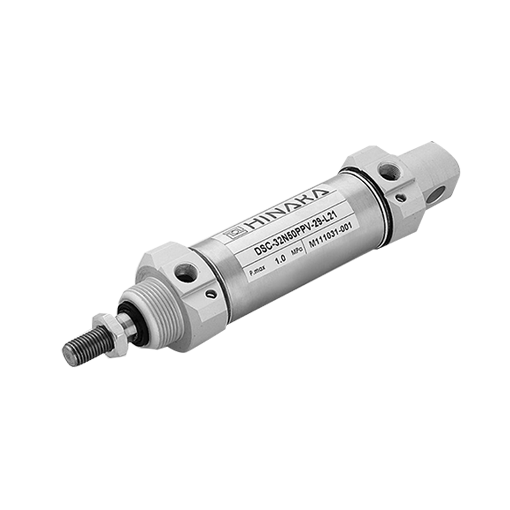

ISO6432 標準圓型氣壓缸 / 日規SMC圓型氣壓缸
- 具有可調式端點位置緩衝，吸收氣缸動能，避免震動提高運作效率。
- 調整型具有前伸行程可調功能，可做精確定位。
- 活塞桿與活塞體鉚合成型，活塞永不脫落，摩擦阻力低，圓周無死角。
- 均採用前後蓋延壓鉚合方式，氣密性佳、同心度高。
- 鋼管採用SUS304材質，散熱性佳，永不生鏽。
- 內附磁石具感應功能；固定配件齊全，安裝方便。
下載檔案
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSA-20M000E | Φ20 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ8 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSC-20M000E | Φ20 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ8 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSS-20M000E | Φ20 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ8 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSA-20M000EPPV | Φ20 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ8 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSC-20M000EPPV | Φ20 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ8 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSS-20M000EPPV | Φ20 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ8 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSD-20M000E | Φ20 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ8 mm | Magnetic | 50 ~ 1000mm/s | 85+2ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSDE-20M000E | Φ20 mm | Adjustable Stroke | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ8 mm | Magnetic | 50 ~ 1000mm/s | 85+2ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSA-25M000E | Φ26 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ10 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSC-25M000E | Φ26 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ10 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSS-25M000E | Φ26 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ10 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSA-25M000EPPV | Φ26 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ10 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSC-25M000EPPV | Φ26 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ10 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSS-25M000EPPV | Φ26 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ10 mm | Magnetic | 50 ~ 1000mm/s | 85+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSD-25M000E | Φ26 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ10 mm | Magnetic | 50 ~ 1000mm/s | 85+2ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSDE-25M000E | Φ26 mm | Adjustable Stroke | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ10 mm | Magnetic | 50 ~ 1000mm/s | 85+2ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSA-32M000E | Φ26 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ12 mm | Magnetic | 50 ~ 1000mm/s | 87+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSC-32M000E | Φ26 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ12 mm | Magnetic | 50 ~ 1000mm/s | 87+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSS-32M000E | Φ26 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ12 mm | Magnetic | 50 ~ 1000mm/s | 87+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSA-32M000EPPV | Φ26 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ12 mm | Magnetic | 50 ~ 1000mm/s | 87+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSC-32M000EPPV | Φ26 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ12 mm | Magnetic | 50 ~ 1000mm/s | 87+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSS-32M000EPPV | Φ26 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ12 mm | Magnetic | 50 ~ 1000mm/s | 87+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSD-32M000E | Φ26 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ12 mm | Magnetic | 50 ~ 1000mm/s | 87+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSDE-32M000E | Φ26 mm | Adjustable Stroke | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ12 mm | Magnetic | 50 ~ 1000mm/s | 87+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSA-40M000E | Φ32 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ16 mm | Magnetic | 50 ~ 1000mm/s | 114+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSC-40M000E | Φ32 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ16 mm | Magnetic | 50 ~ 1000mm/s | 114+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSS-40M000E | Φ32 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ16 mm | Magnetic | 50 ~ 1000mm/s | 114+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSA-40M000EPPV | Φ32 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ16 mm | Magnetic | 50 ~ 1000mm/s | 114+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSC-40M000EPPV | Φ32 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ16 mm | Magnetic | 50 ~ 1000mm/s | 114+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSS-40M000EPPV | Φ32 mm | Different Rear | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ16 mm | Magnetic | 50 ~ 1000mm/s | 114+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSD-40M000E | Φ32 mm | Standard | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ16 mm | Magnetic | 50 ~ 1000mm/s | 114+ST mm | (-10) ~ (+60)℃ |
 | 產品名稱 | 缸徑尺寸 | 形式 | 使用壓力範圍 | 活塞桿 | 感應裝置 | 使用速度範圍 | 標準長度 | 溫度範圍 | 比較 |
| DSDE-40M000E | Φ32 mm | Adjustable Stroke | 0.1 - 0.8Mpa (1.02 - 8.16kgf/cm2) | Φ16 mm | Magnetic | 50 ~ 1000mm/s | 114+ST mm | (-10) ~ (+60)℃ |
